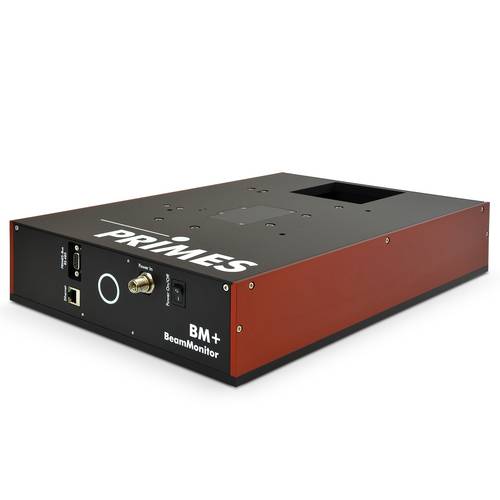

BeamMonitor BM+
準直雷射光束監測系統
“解構準直之光”
PRIMES BM+以高速掃描技術和智能演算法，為非聚焦雷射提供全面的光斑特性分析，無論是常規圓形還是複雜異形光束，皆能精準呈現，是您工業與科研中不可或缺的視覺化利器。
在許多高功率雷射應用中，雷射光束在到達加工區域前通常是處於「非聚焦」或「準直」?fàn)顟B(tài)。精確了解這些光束的形狀、尺寸、位置和功率密度分佈，對於確保製程穩定性和最終產品品質至關重要。PRIMES BM+ 準直雷射光束監測系統，正是為滿足這一特定需求而設計的先進設備。BM+ 是一款光學機械掃描測量系統，專門用於診斷非聚焦、連續波雷射，其波長範圍從可見光譜一直延伸到中紅外。它能夠快速可靠地測量光束位置、光束尺寸、光束對稱性以及功率密度分佈等基本光束參數。
什麼使得BM+如此特別？
-
光束掃描與採樣
BM+ 透過一個特殊的高速旋轉測量探針來掃描雷射光束。這個探針通常帶有一個微小的針孔及反射鏡，用於採集雷射光束的一小部分光線。
-
光信號引導與偵測
採集到的光線會被另一個反射鏡引導至一個偵測器，偵測器的選擇和配置會根據所使用的雷射波長進行選擇。
-
功率密度分佈重建
透過旋轉盤的移動（與雷射光束傳播方向正交），BM+ 能夠記錄下雷射光束的功率密度分佈，探針的高軌道速度有助於分析高功率密度光束。
-
高動態範圍與信噪比
由於採用了高動態範圍的類比數位轉換器，BM+ 能夠?qū)崿F(xiàn)非常高的信噪比，這意味著它能以相同的精度顯示非常低的強度和高峰值強度。
-
智能分析演算法
BM+ 配備了新開發的演算法，能夠自動識別和分析矩形雷射光束，這對於熱處理或其他需要特定光斑形狀的應用尤其重要。除了橫向長度，它還能精確計算光束的方位角、邊緣陡度、平坦度和均勻性等參數。
-
自動化測量與數據追蹤
透過 LaserDiagnosticsSoftware (LDS)，BM+ 可以設定在預設時間間隔內自動重複測量，這使得用戶可以無限次地累積測量數據，長時間追蹤光束形狀或位置的變化。對於更短時間間隔的分析，Linescan 功能可提供高達 25 Hz 的測量頻率。
-
堅固與易於整合
BM+ 設計緊湊且堅固，非常適合嚴苛的工業環境。它支援乙太網路 (Ethernet) 和 RS485 介面，易於整合到各種生產系統中。
誰會適合入手 BM+？
PRIMES BM+ 準直雷射光束監測系統是以下專業領域的理想工具：
- 雷射製造商：在雷射器出廠前，對其非聚焦光束特性進行全面的品質驗證。
- 汽車製造業：在涉及準直雷射的熱處理、表面改性等製程中，監測光束的穩定性。
- 積層製造 (Additive Manufacturing)：在某些預處理或後處理階段，需要確保準直光束的均勻性。
- 研發與製程優化：深入研究非聚焦雷射與材料的相互作用，開發新的雷射應用和優化現有製程。
- 品質管理：建立標準化的準直雷射光束檢測流程，確保生產一致性和可靠性。
- 科學研究：在實驗室環境中，對各種雷射光束進行精確且詳細的特性分析。
詳細規格
| MEASUREMENT PARAMETERS | BM+ 60 | BM+ 100S |
|---|---|---|
| Power range | 50 – 25000 W | |
| Wavelength range | 450 – 1090 or 10600 nm | |
| Beam diameter | 5 – 42 mm (450 – 1090 nm) 10 – 42 mm (CO2) |
10 – 70 mm |
| Min. power density (CO2 only) 1) | 0.1 kW/cm² | 0.2 kW/cm² |
| Max. power density 1) | 10 kW /cm² | |
| Max. beam divergence | 100 mrad | |
| Irradiation time | 2 s – infinity | |
| A/D conversion | 16 bit | |
| Nominal measuring frequency | Linescan 25 Hz | Linescan 30 Hz |
| DETERMINED PARAMETERS | ||
| Beam position x, y | Yes | |
| Beam dimensions x, y | Yes | |
| Power density distribution | 2D, 3D | |
| Linescan | Yes | |
| DEVICE PARAMETERS | ||
| Working Range x-y | 60 x 60 mm | 100 x 100 mm |
| Measurement window sizes | 0.1 x 0.1 mm – 60 x 60 mm | 0.1 x 0.1 mm – 100 x 100 mm |
| Resolution | 32 x 32 – 1024 x 1024 px | |
| Rotation speed of the measuring tip | 1562 min-1 | |
| Accuracy | ± 5 % | |
| Reproducibility | ± 3 % | |
| SUPPLY DATA | ||
| Power supply | 24V DC ± 5 %, max. 1.8 A | |
| COMMUNICATION | ||
| Interfaces | Ethernet, RS485 | |
| DIMENSIONS AND WEIGHT | ||
| Dimensions (L x W x H) | 316 × 212 × 83 mm | 436 × 292 × 83 mm |
| Weight (approx.) | 9 kg | 10 kg |
| 1) Lower/higher powers and power densities on request | ||
總而言之，PRIMES BM+ 以其精確的測量能力、對複雜光束形狀的分析、堅固的工業級設計以及自動化測量功能，成為高功率非聚焦雷射診斷領域中不可或缺的工具。
