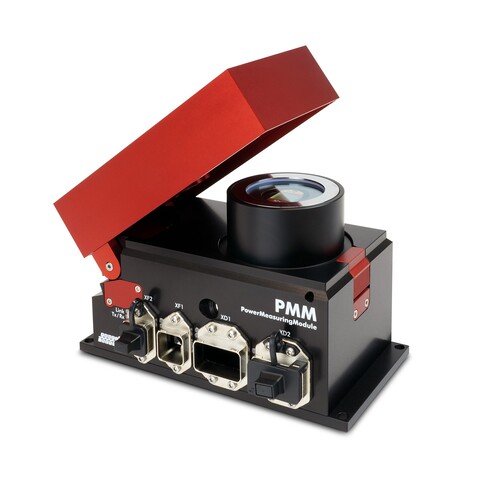

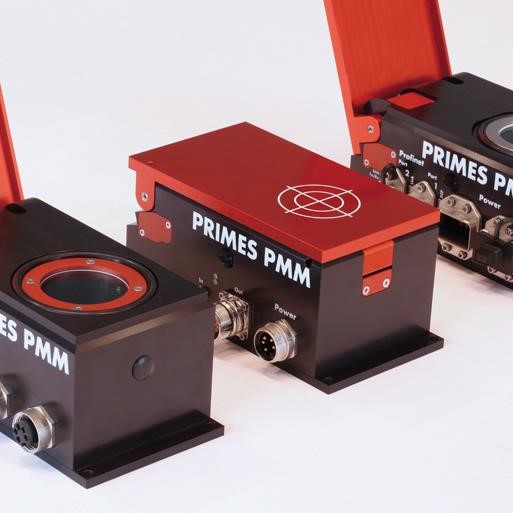

PowerMeasuringModule PMM
生產線雷射功率器
“無縫整合，精準掌控。”
PRIMES PMM生產線雷射功率器，為嚴苛的生產環境而生，透過多種工業通訊介面，實現奈秒級響應的即時功率監控，確保雷射加工品質，大幅降低停機與報廢成本。
在高速、自動化的現代工業生產線中，雷射加工的品質與效率直接取決於對雷射功率的精確控制與即時監測。PRIMES PMM生產線雷射功率器，正是為滿足這種嚴苛需求而設計的旗艦級解決方案。PMM 是一款專為工業環境設計的雷射功率測量模組，它可直接整合到生產線上。它採用經過業界驗證的「熱量測量原理 (Calorimetric measurement principle)」：當雷射光束短暫照射到 PMM 內部的吸收器時，設備會精確測量吸收器因溫度升高所吸收的能量。同時，PMM 內建的光電半導體以高頻率採樣率同步偵測雷射的開啟時間，這使得 PMM 不僅能計算平均功率，對於最短 50 微秒的單一雷射脈衝，也能進行峰值功率的計算。最終，實際雷射功率由吸收能量除以雷射開啟時間精確得出。
什麼使得PMM如此特別？
-
專為工業環境設計
PMM 堅固耐用，不需額外冷卻水或壓縮空氣。吸收器僅透過熱傳導與環境空氣散熱。其快門和端口的保護蓋可有效防塵防污染，確保 PMM 能直接在惡劣的生產環境中，甚至在加工區內使用。
-
多樣化的工業通訊介面
PMM 的一大亮點是其豐富的工業通訊介面選擇，包括 PROFINET®、PROFIBUS®、Parallel、DeviceNet™、EtherNet/IP™ 和 EtherCAT® 。這使得 PMM 能夠輕鬆且無縫地整合到幾乎任何現有的自動化機器或 PLC 系統中。測量結果可直接傳輸?shù)?PLC，實現與生產流程的高度同步。
-
卓越的測量性能
PMM 提供高達 ±3% 的測量精度和 ±1% 的可重複性。它能夠測量 400 W 到 12 kW 的雷射功率，並支援多種波長範圍（如 440-460 nm, 510-540 nm, 800-1100 nm）。其快速測量週期（部分型號最短可達 3 秒內完成，一般少於 15 秒）使其非常適合在生產線的零件更換週期中進行快速資格認證。
-
精確的脈衝雷射測量
對於脈衝雷射，PMM 不僅能測量平均功率，還能透過高頻率採樣率偵測單一脈衝，計算峰值功率。
-
可互換的保護視窗/卡匣
PMM 提供兩種保護視窗設計：螺絲固定式或可快速更換的卡匣式。卡匣式設計允許無需工具快速更換保護視窗，進一步提升了維護效率。
-
詳細的數據回饋
PMM 將測量數據直接傳輸?shù)?PLC，並可設定製程範圍、警告和極限值，向操作人員提供即時反饋。這有助於及早識別製程偏差導致的缺陷部件，縮短反應時間，減少廢料產生，進而節省時間和成本。
哪些產業適合使用PMM？
PRIMES PMM 工業級雷射功率監測模組是以下領域的理想選擇：
- 汽車製造業： 在自動化生產線中，確保雷射焊接、切割的功率穩定。
- 積層製造： 對於多雷射器系統，實現雷射功率的即時監控與校準。
- 工廠自動化與設備工程： 作為關鍵製程參數監控環節，提高生產自動化水平和可靠性。
- 雷射系統製造商： 在雷射設備出廠前進行嚴格的性能測試與驗證。
- 品質管理與研發： 提供精確數據支持製程改進和新技術開發。
詳細規格
| MEASUREMENT PARAMETERS | PMM |
|---|---|
| Power range 1) | 400 – 12000 W |
| Wavelength range | 440 – 460 nm (BG), 510 – 540 nm (BG) and 800 – 1100 nm (NIR) |
| Max. beam diameter | 30 mm |
| Max. power density (peak) on the absorber (approx. 25 mm underneath the protective window) at beam diameters: > 10 mm 10 – 3 mm 3 – 1.5 mm < 1.5 mm |
4 kW/cm² 5 kW/cm² 10 kW/cm² 12 kW/cm² |
| Irradiation time (cw & pulsed operation) 1) | 0.1 – 2.0 s (depending on laser power) 0.1 – 1.0 s (type AP3s) |
| Pulse length (Pulsed operation) | > 50 µs: Determining average and peak power up to 10 kHz at 50 % duty cycle < 50 µs: Determining average power |
| Max. laser rise time | < 1% of irradiation time |
| Energy per measurement | 400 – 3500 J |
| Recommended energy per measurement | 400 – 1000 J |
| Total duration until measurement value output | < 5 s (AP3s); for devices with former thermalization standard: < 15 s |
| Nominal measurement frequency | 500 J: 1 cycle / 2 min; 1000 J: 1 cycle / 4 min |
| DEVICE PARAMETERS | |
| Max. absorber temperature | 120 °C |
| Max. angle of incidence perpendicular to inlet aperture | ± 10 ° |
| Accuracy at angle of incidence up to 10 ° | ± 3 % |
| Reproducibility | ± 1 % |
| SUPPLY DATA | |
| Power supply DC IN DC OUT |
24 V DC +25 % / -20 %; 250 mA 24 V DC / max. 5 A |
| Temperature range for charging the lithium-ion cell | 0 – 45 °C |
| COMMUNICATION | |
| Interfaces (alternatively) | PROFINET®, PROFIBUS®, Parallel, DeviceNet™, Ethernet/IP™, EtherCAT™ |
| DIMENSIONS AND WEIGHT | |
| Dimensions (L x W x H) (without connectors) | 200 × 100 × 89 mm (closed) 246 × 100 × 227 mm (open) |
| Weight (approx.) | 2.2 kg |
| 1) The stated limit values are to be understood in correlation with the permitted maximum energy (E = P ? t). | |
總而言之，PRIMES PMM 以其卓越的測量性能、強大的工業整合能力和堅固的設計，成為您在工業雷射應用中不可或缺的可靠夥伴，確保雷射加工品質，並優化生產效率。
